主要特性與技術指標

??4 插槽主機最多可安裝 4 個模塊，總功率高達 600 W。有 30 多款直流電源模塊可供選擇（需單獨訂購模塊）

??電壓表精度：高達 0.025% + 50 μV，高達 18 位

??安培計精度：高達 0.025% + 8 nA，高達 18 位

??任意波形發生器功能：帶寬高達 100 kHz，輸出功率高達 500 W

??示波器功能：可對電壓和電流進行數字化處理，200 kHz，512 kpts，高達 18 位

??數據記錄儀功能：測量間隔從 20 μs 到 60 s，每個數據記錄最多存儲 5 億個讀數

??4 GB 非易失性數據存儲器，用于存儲數據記錄、示波器跡線、儀器設置

描述

N6705C 為您節省時間

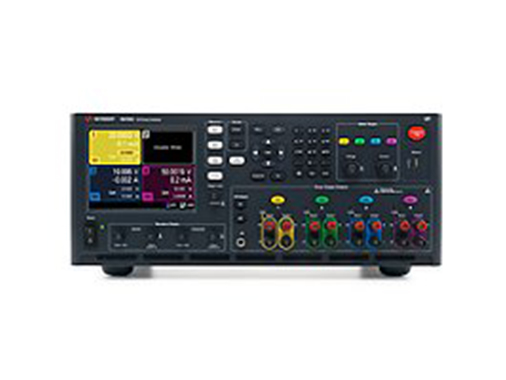

N6705C 直流電源分析儀將多達 4 個先進電源與數字萬用表、示波器、任意波形發生器和數據記錄儀功能融為一體，可以顯著提高為被測器件提供和測量直流電壓和電流的效率。N6705C 可獨立測量被測器件的輸入電流，無需使用多個設備構建包括傳感器（例如電流探頭和分路器）在內的復雜測量裝置。它也無需開發和調試程序，即可控制儀器組合并進行有效的測量，因為前面板已經提供了所有功能和測量。它還可與 14585A 控制和分析軟件一起使用，獲得更強大的控制和分析功能。若需要自動進行工作臺設置，N6705C 可通過 GPIB、USB、LAN 進行完全編程，并且符合 LXI 類標準。14585A 控制和分析軟件

電池耗電分析視頻：N6781A 提供全面的測量范圍

支持 BenchVue 軟件：配合使用計算機和儀器，可以完成更多工作，并且無需編程。通過計算機輕松控制電源來設置參數，快速構建自動測試。

N6705C 可為客戶量身定做，滿足測量需求

N6705C 提供了靈活的配置，可滿足您對電源和分析功能的需求。它是一款 4 插槽主機，可安裝多達 4 個直流電源模塊，直流總輸出功率高達 600 W。模塊需單獨訂購。

N6705C 和 N6700 模塊化電源系統支持相同的模塊，可選擇的模塊超過 30 種。適用于 N6705C 的基礎電源包括：50 W、100 W 和 300 W；電壓高達 150 V，電流高達 50 A。適用于 N6705C 的高性能電源包括 ：50 W、100 W、300 W 和 500 W；電壓高達 60 V，電流高達 50 A。適用于 N6705C 的精密電源包括：50 W、100 W、300 W 和 500 W；電壓高達 60 V，電流高達 50 A。適用于 N6705C 的電源/測量單元包括：20 W；電壓高達 20 V，電流高達 3 A。每個模塊均包括內置電壓表、安培計、示波器、任意波形發生器和數據記錄儀功能。

功能特性：

??便于使用的研發工具，可為被測器件生成和測量直流電壓和電流

??強大的綜合功能，包括多達 4 個電源、數字萬用表、示波器、任意波形發生器和數據記錄儀功能

??無需編程即可使用所有功能；可使用前面板上的控制功能或 14585A 控制和分析軟件

??通過直觀、專用的物理控制系統控制常用功能

??大型彩色圖形顯示屏，便于查看復雜數據

??連接和控制器件采用顏色編碼，使您可以快速進行設置，不會出現錯誤

??可通過標配的 GPIB、LAN 和 USB 接口進行編程；符合 LXI 標準
