2018
-
09
-
30

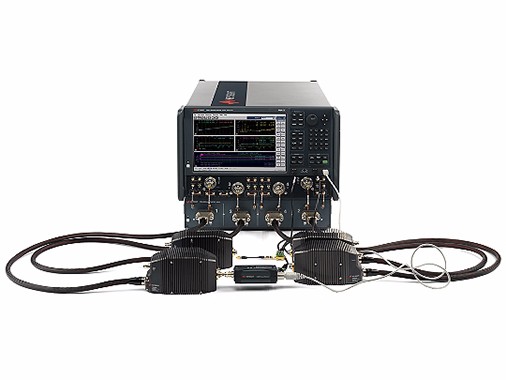

N5290A 的主要特性：標準頻率范圍，900 Hz 至 110 GHz – 擴展頻率范圍，500 Hz 至 110 GHz – 從 90 GHz 至 110 GHz，最大輸出功率限制在 0 dB – 內置 50V、1A 開爾文偏置 T 型接頭在工作頻率范圍內超過 24 小時的幅度穩定度為 ±0.015 dB ，在工作頻率范圍內超過 24 小時的相位穩定度為 ±0.15 度 ， 提供 2 端口和 4 端口配置 – N5293AX03 緊湊型模塊設計，無散熱風扇具有內置散熱管理的智能模塊在 1.0 mm 端口提供經工廠校準的源功率輸出，適用于現有 Cascade 探針臺的晶圓上夾具，符合 IEEE 1287-2007 標準的加固型 1.0 mm 測試端口連接器。主要特性和功能? 具有緊湊型頻率擴展器的單次掃描解決方案? 可以作為單個產品解決方案購買? 對器件施加精確的調平功率，進行功率掃描? 提供各種應用軟件，幫助您進行詳細分析型號名稱功能N5290A微波矢量網絡分析儀，900Hz~110GHz，四端口覆蓋單端、差分測試S93029A利用矢量校正進行噪聲系數測量利用矢量源校正技術，對放大器、頻率轉換器和混頻器進行高精度的噪聲系數和噪聲功率測量。該技術使用源阻抗調諧器來去除不完美的系統源匹配效應。本方法所產生的精度超越了Y 因...
2018
-
09
-
30

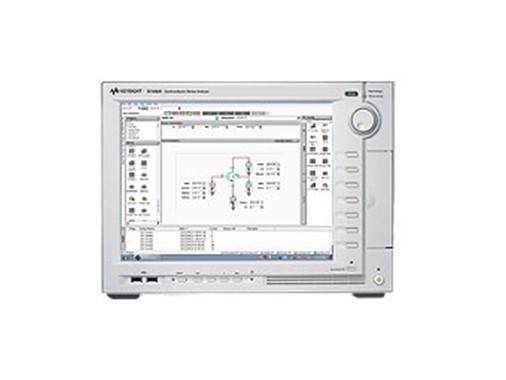

Keysight B1500A 半導體器件分析儀屬于是德科技精密電流－電壓分析儀系列，是一款能夠提供 IV、CV、脈沖/動態 IV 等豐富功能的綜合分析儀，旨在全面滿足從基礎到尖端應用的表征需求。B1500A 提供極其豐富的測量功能，支持器件、材料、半導體、有源/無源器件甚至幾乎所有其他類型電子器件的電氣表征和測試，并且具有卓越的測量可靠性和測量效率。此外，B1500A 的模塊化體系結構和 10 個空閑插槽允許您添加或升級測量模塊，以適應不斷變化的測量需求?；?Keysight EasyEXPERT group+ 圖形用戶界面的表征軟件可以在 B1500A（配有 15 寸觸摸屏）的嵌入式 Windows 7 平臺或 PC 上運行，能夠幫助加快表征任務速度。軟件支持交互式手動操作或結合半自動晶圓探頭的自動操作，能夠在從測量設置和執行到結果分析和數據管理的整個表征過程中實現高效和可重復的器件表征。EasyEXPERT group+ 配備數百種易于使用的測量（應用測試）功能，允許您快速而輕松執行復雜器件表征，并可以選擇在每次測量結束后將測試條件和測量數據自動保存到獨有的內置數據庫（工作區）中，以確保不會遺失重要的信息和在日后能夠重復執行該測量。憑借這些全面的測量功能，Keysight B1500A 提供了一款綜合的器件表征解決方案。主要特性與技術指標測量功能? 在 0.1 f...
2018
-
09
-
30

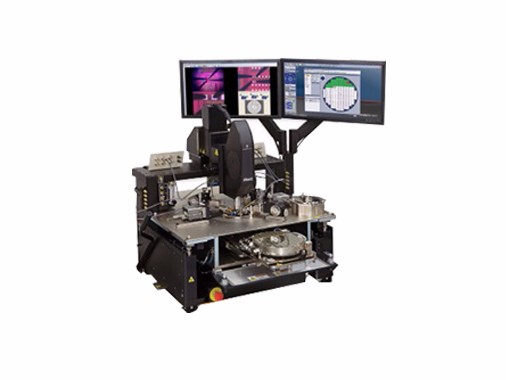

系統技術指標及性能1）8英寸半自動毫米波射頻探針臺，寬大的測試空間，能對芯片、chip及器件進行測試； 2）系統可滿足高達110GHz頻率范圍的雙端口器件芯片測試要求，并能夠?qū)崿F(xiàn)與指定的擴頻模塊很好的搭載和測量；系統可測試67G以下雙端口器件；可做四端口直流測試； 3）可以實現通過軟件對晶片載臺X, Y, Z, Theta 四個方向的移動全程控制。設備控制軟件可以提供自動晶片水平校準，自動器件尺寸測量，自動移動誤差補償，遠程控制等自動化功能； 4）載物臺可被拉出工作臺98%，便于放置被測件；且臺面拉桿可在任意角度停留，方便扎針測試；5）載物臺X-Y方向：1µm (0.04 mils)分辨率、小于2µm 重復精度、大于50mm/sec的移動速度；Z方向：5mm的移動范圍、1µm分辨率、小于1µm 重復精度；Theta方向：轉動角度范圍+/-5.5度；6）平坦度誤差優于30um；芯片載臺帶有兩個獨立的附加小載臺，方便放置射頻校準片；7）ATT八英寸-60℃到+300℃溫度控制器.8）溫度控制精確度：±0.1攝氏度；晶片載臺溫度均勻度小于1%；降溫速度：-60℃到25℃≤7 min；25℃到300℃≤30 min；300℃到25℃≤18 min；25℃到-60℃≤18 min； 9）高穩定支架的顯...
2018
-
09
-
30

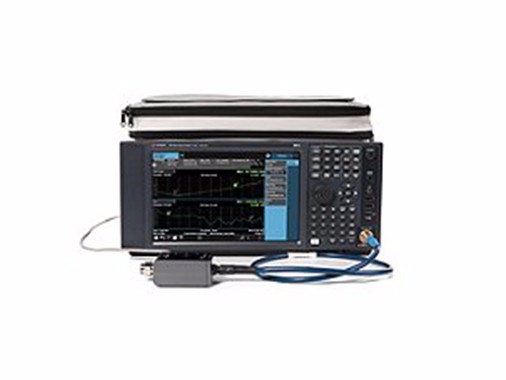

主要特性與技術指標? 綜合解決方案提供 10 MHz 至 40 GHz 的頻率范圍? 多點觸控界面? 包括頻譜分析儀和 IQ 分析儀（基礎）模式? 內置標配選件包括 P03、PFR、FSA、NFE 和 B25? 2.4 mm（陽頭）輸入連接器? 與 SNS 系列噪聲源兼容：N4000A、N4001A、N4002A? 使用指定的下變頻器可將 NFA 解決方案擴展至 110 GHz? 包括 U7227F 2 GHz 至 50 GHz 外部 USB 前置放大器和 346CK40 1 kHz 至 40 GHz 噪聲源描述N8976B 高性能噪聲系數分析儀可以進行快速、準確且可重復的噪聲系數測量。與 SNS 系列噪聲源和 U7227 系列 USB 前置放大器配合使用時，來自 SNS 的 ENR 數據和 USB 前置放大器數據自動下載到 N8976B。N8976B 擁有多點觸控界面，支持放大、縮小和拖動手勢。只需手指一點，即可訪問大多數菜單，無需改變屏幕。通過一步完成多達 12 種被測器件設置的綜合校準，顯著簡化了 Y 因數測量的噪聲源校準。使用內部校準功能，無需執行用戶校準，可以為許多類型的被測器件節省寶貴的測試時間。內置噪聲系數不確定度計算器可以預先填寫來自 SNS 噪聲源、USB 前置放大器的數據，以及所有必...
2018
-
12
-
14

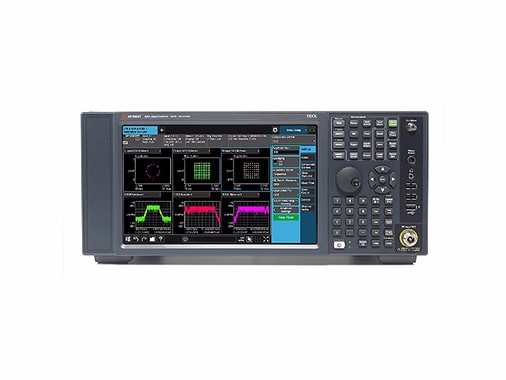

主要特性和功能? 對持續時間最短 17.3 µs 的信號達到 100% 截獲概率，并且提供全套高級觸發功能，能夠觀察、捕獲和理解難以捕捉的信號? 通過綜合實時顯示觀察信號動態? 保護您的投資——為您的儀器添加實時頻譜分析（RTSA）功能，費用僅為專用解決方案的零頭? 把 89600 軟件輕松集成到系統中，可讓您全面地分析復雜信號型號名稱功能N9020B頻譜分析儀可獲取必要的測量和故障診斷視圖；可使用高達1GHz的內部分析帶寬和高達5GHz的外部分析帶寬，對5G和汽車?yán)走_(dá)等需要占用高帶寬的新興標準進行分析；可使用高達255MHz的無縫數據流盤功能對真實環境中的信號進行記錄和分析；可診斷本地振蕩器和頻率合成器中的微妙設計問題。346CK01噪聲源 頻率范圍：1 GHz 至 50 GHz；連接器： BNC（陰頭）輸入偏置/2.4 毫米（陽頭）。
2018
-
12
-
14

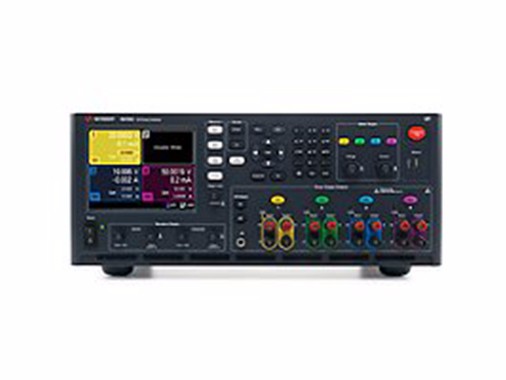

主要特性與技術指標? 4 插槽主機最多可安裝 4 個模塊，總功率高達 600 W。有 30 多款直流電源模塊可供選擇（需單獨訂購模塊）? 電壓表精度：高達 0.025% + 50 µV，高達 18 位? 安培計精度：高達 0.025% + 8 nA，高達 18 位? 任意波形發生器功能：帶寬高達 100 kHz，輸出功率高達 500 W? 示波器功能：可對電壓和電流進行數字化處理，200 kHz，512 kpts，高達 18 位? 數據記錄儀功能：測量間隔從 20 µs 到 60 s，每個數據記錄最多存儲 5 億個讀數? 4 GB 非易失性數據存儲器，用于存儲數據記錄、示波器跡線、儀器設置描述N6705C 為您節省時間N6705C 直流電源分析儀將多達 4 個先進電源與數字萬用表、示波器、任意波形發生器和數據記錄儀功能融為一體，可以顯著提高為被測器件提供和測量直流電壓和電流的效率。N6705C 可獨立測量被測器件的輸入電流，無需使用多個設備構建包括傳感器（例如電流探頭和分路器）在內的復雜測量裝置。它也無需開發和調試程序，即可控制儀器組合并進行有效的測量，因為前面板已經提供了所有功能和測量。它還可與 14585A 控制和分析軟件一起使用，獲得更強大的控制和分析功能。若需要自動進行工作臺設置，N6...
2018
-
12
-
14

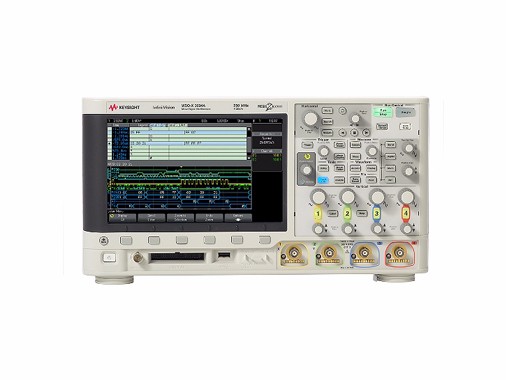

主要特性和功能? 350 MHz? 4 個模擬通道和 16 個數字通道? 8.5 英寸 WVGA 顯示屏讓您非常輕松地查看信號? 高達 4 Mpts 的存儲器可以捕獲更多的數據? 高達 1,000,000 波形/秒的更新速率可以讓您查看最詳細的信號細節? 全面的可升級特性支持您擴展測量功能：隨時添加帶寬、存儲器、20 MHz 任意波形發生器、3 位電壓表、串行觸發和分析、分段式存儲器以及模板測試
2018
-
12
-
14

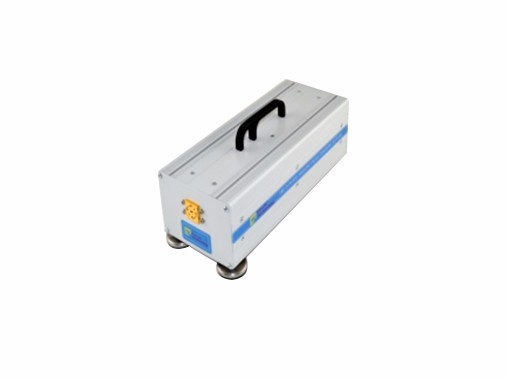

Description Farran Technology offers the FBC series ofdown converters for use as frequencyextenders for noise figure measurement testsystem. The FBC-FB-XX is a fullband systemcan be built upon an Agilent N8975A NoiseFigure Analyzer (NFA) or X-Series SignalAnalyzers with Option N9069A. The systemallows the user to extend the frequency rangeof the NFA to allow for accurate noise figuremeasurements to be performed on a devicecovering Ka, U, V, E, W bands (26.5-110GHz), when used with an Agilent E8247Csignal generator (or equivalent).The FBC-10-FB covers the full W-band 75-110 GHz range.Featu...
2018
-
12
-
14

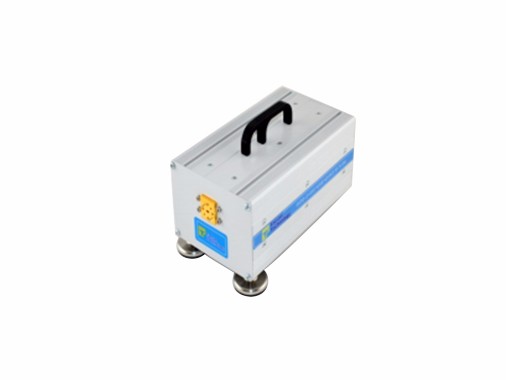

DescriptionFarran Technology offers the WGNS seriesof noise sources to be used in conjunctionwith the FBC down converters for use asfrequency extenders for noise figuremeasurement test system. The WGNS-XX isa fullband noise source. The WGNS-10covers the full W band 75 – 110 GHz.Features ? Full waveguide band ? High ENR? Uniform level of noise power spectraldensity ? Compatible with Agilent NFA ? Compatible with Agilent PXA with noisefigure personality ? Convenient packing to match the VNAfrequency extensionApplications? Frequency extenders for noise figuremeasurement s...
2018
-
12
-
14

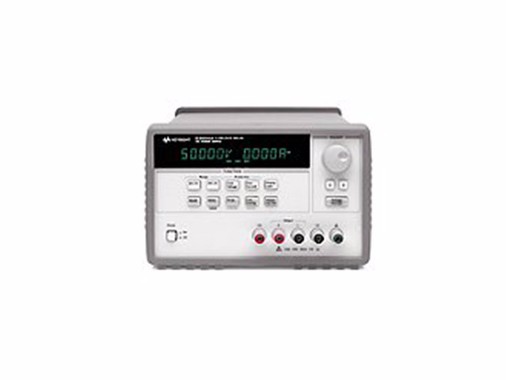

主要特性與技術指標額定輸出? 范圍 1：0 至 25 V，7 A? 范圍 2：0 至 50 V，4 A編程精度（在 25°C ± 5°C 時）? 電壓：0.05% + 10 mV? 電流：0.2% + 10 mA紋波和噪聲（20 Hz 至 20 MHz）? 正常模式電壓：? 正常模式電流：? 共模電流：讀回精度（在 25°C ±5°C 時）? 電壓：0.05% + 5 mV? 電流：0.15% + 5 mA描述是德科技基礎型直流電源具備基本的功能特性，適用于預算緊張的客戶。E3632A-E3634A 120-200 W GPIB 單路輸出電源提供兩個輸出范圍，并且外形小巧，適合作為臺式電源使用。它的輸出紋波和噪聲均很低，并內置測量和基本編程功能，以及 GPIB 和 RS232 接口。Keysight E3634A 200W GPIB 單路輸出電源是為手動測試和基本自動測試優化設計的高性能電源。它將臺式電源的功能和系統電源的特性完美地集于一身，可幫助改善測量質量并縮短測試時間。是德科技直流電源――堅如磐石的卓越品質，確保 15 年歷久彌新。查看 E3600 和 U8000 系列與其他同檔產品的比較您需要將該儀器與計算機連接起來？查看我們...
